一， 對比實驗內(nei) 容：

編碼器放大電路對比：（2個(ge) 同為(wei) 上海银河yh0076的編碼器產(chan) 品電路）

1， A電路編碼器，簡稱A編，信號標準為(wei) 24V推挽1024線；

2， GI58N增量編碼器，信號標準為(wei) 5--30V推挽（含反相信號）1024線。

電纜線對比：（2個(ge) 同為(wei) 上海银河yh0076編碼器定製電纜）

1， A，8芯雙絞屏蔽電纜，簡稱A電纜

2， 編碼器信號遠傳(chuan) 專(zhuan) 用定製電纜（F600K0208），8芯雙絞屏蔽，簡稱B電纜

轉速對比：變頻電機調速

1，225RPM，1024線信號頻率為(wei) 3.8KHz，

2，1250RPM，1024線信號頻率為(wei) 21KHz

雙蹤示波器，ABZ三線模式（24V電源，信號對0V）

二， 對比組實驗數據：

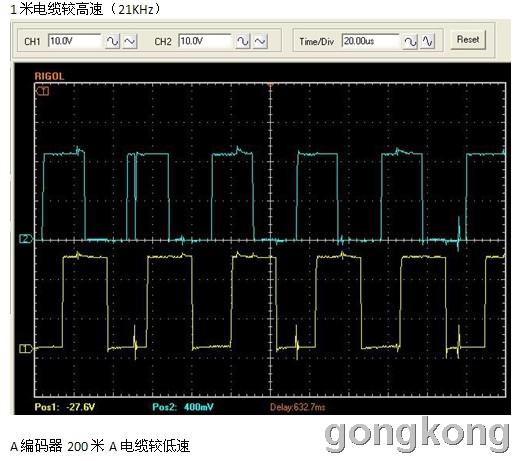

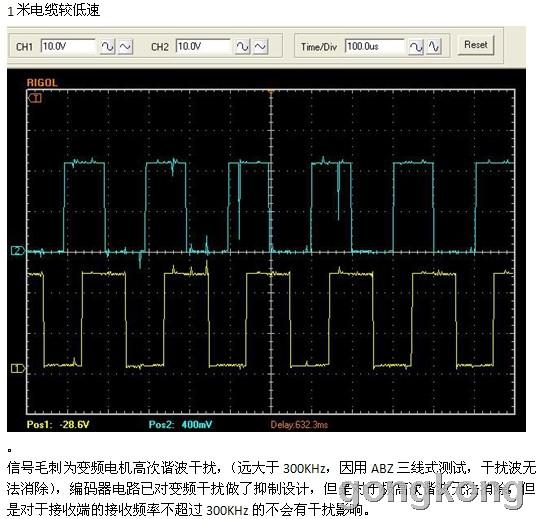

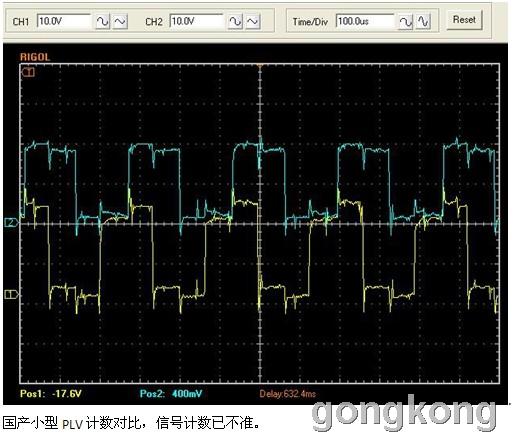

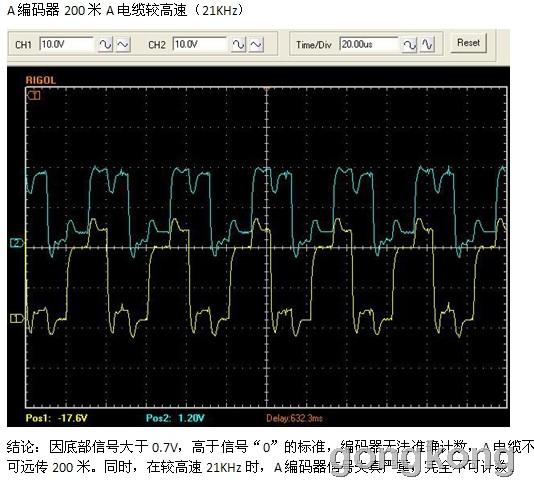

1， A編碼器的低速、高速電纜1米與(yu) 200米A電纜對比組

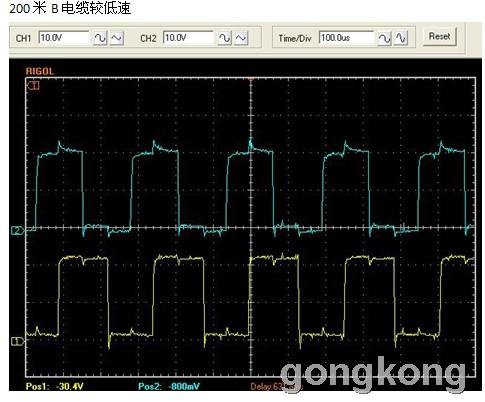

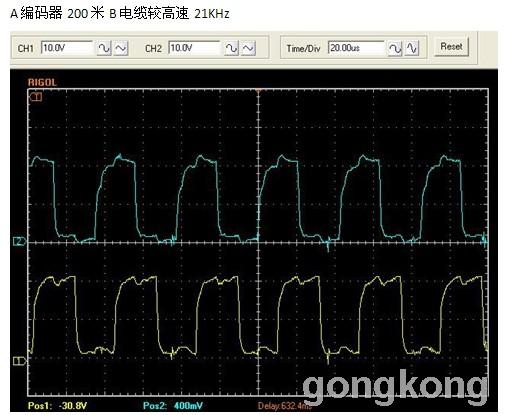

2, A編碼器的200專(zhuan) 用B電纜的較低速與(yu) 較高速對比組

結論：B電纜明顯改善信號失真，且底部基本在0.7V下，但在較高速時仍然有失真。

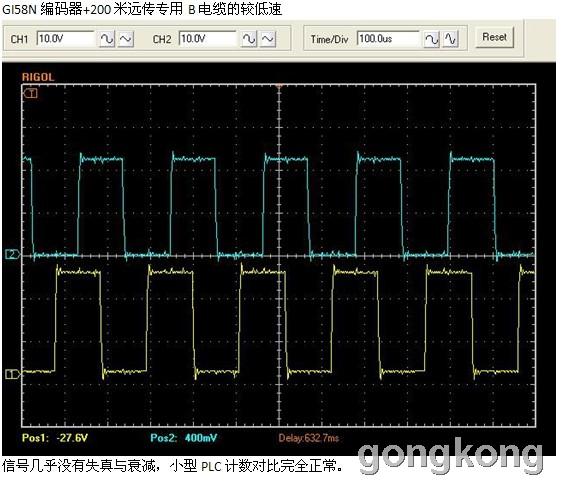

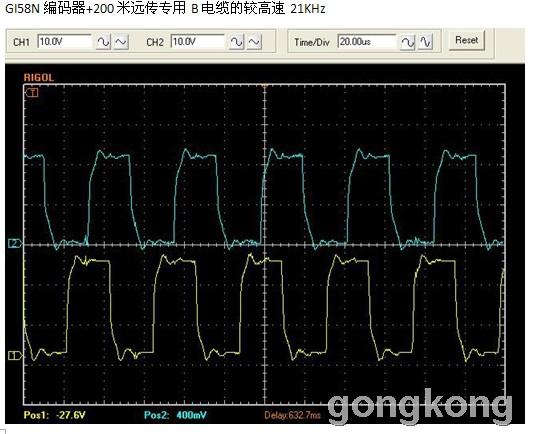

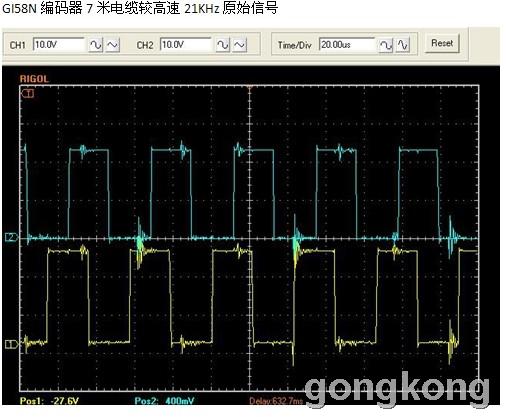

3,GI58N編碼器的7米電纜與(yu) 200米專(zhuan) 用B電纜的較低速與(yu) 較高速對比組

因頻率加快，並信號經200米遠傳(chuan) 後，信號略有失真，但方波圖形仍然清晰可辨，底部小於(yu) 0.7V，信號質量符合增量脈衝(chong) 接收端要求。（因國產(chan) 小型PLC計數頻率不夠，僅(jin) 10KHz，未做計數對比）

結論：GI58N1024線增量編碼器配合遠傳(chuan) 專(zhuan) 用B電纜，在1250RPM及頻率21KHz情況下，信號可遠傳(chuan) 達200米。

三， 實驗結果

1， 變頻電機對於(yu) 編碼器有諧波幹擾，但是A編碼器與(yu) GI58N編碼器都有諧波幹擾抑製設計，僅(jin) 留高次諧波（大於(yu) 300KHz）,對於(yu) 接收端頻率不超過300KHz的幹擾影響不大。

2， A編碼器的信號質量不如GI58N編碼器信號質量。

3， A電纜遠傳(chuan) 特性不如B電纜遠傳(chuan) 特性。

4， GI58N編碼器配合遠傳(chuan) 專(zhuan) 用B電纜，信號可遠傳(chuan) 達200米。

5， GI58N編碼器為(wei) 上海银河yh0076按照德國工業(ye) 級標準專(zhuan) 門設計，工作電源5—30Vdc，信號輸出為(wei) 推挽式含反相，同時兼容5V6線製、NPN集電極開路、PNP集電極開路與(yu) 24V推挽式；電源極性保護、信號短路保護，在5—30Vdc工作電壓下所有線接錯不會(hui) 燒；外殼無螺絲(si) IP67密封；工作溫度零下40度---80度；上述設計及測試符合工業(ye) 各種自動化工程、變頻電機反饋等各種工業(ye) 級要求使用。

F600K0208電纜為(wei) 上海银河yh0076專(zhuan) 門設計的編碼器信號遠傳(chuan) 電纜，配合GI58N增量編碼器，信號遠傳(chuan) 可達200米。
