RS485 通訊型Easypro絕對值編碼器與PLC或單片機的連接

上傳時間：2023-09-26 12:09:30 瀏覽次數：717次

PLC 選什麽(me) 樣的絕對值編碼器方便連接？目前市場上的 PLC 幾乎都有了 RS485 通訊接口，在此介紹一種 RS485 通訊接口的絕對值編碼器。

Easypro 絕對值編碼器（單圈絕對值編碼器或多圈絕對值編碼器），具有 RS485 輸出接口，可以與(yu) 市場上所有 PLC 的通訊 RS485 接口連接，讀取編碼器數據，而不再需要高速計數模塊，也可以與(yu) 單片機的通訊連接直接讀取編碼器數據。目前 Easypro 有各種通訊規約，滿足用戶不同的需求。

一，Modbus RTU Easypro。符合國際標準的 Modbus RTU 通訊規約，與(yu) 所有具有 modbus RTU 的 PLC 兼容。Easypro 編碼器具有自有軟件設置界麵，可智能化可設定編碼器的地址，波特率，以及編碼器分辨率與(yu) 零點位置等，PLC 的 RS485 通訊接口可總線型連接 1—9 個(ge) 分地址 Easypro 編碼器。目前很多 PLC 已經內(nei) 置有 modbus RTU 編程協議。

二， Easypro 1.0。針對 modbus RTU 的尋址通訊較慢的問題，Easyro1.0 設置成編碼器為(wei) 通訊主機模式，接收端（PLC 或單片機）為(wei) 接收模式，這樣無需尋址，可直接快速讀取數據。Easypro 編碼器的軟件界麵中設置地址為(wei) 0，波特率和編碼器分辨率都可按用戶所需設置可調。簡化的通訊協議：數據格式：8 位（Bit）數據位，1 位停止位，無校驗，

ASCⅡ編碼方式:13 位（byte）數據，“=”起始，1 位（byte）符號，10 位碼值；“↙”結束。可連接 PLC 的 RS485 通訊接口。但由於(yu) 接收端（如 PLC）為(wei) 被動接受模式（編碼器為(wei) 主動模式），一個(ge) 通訊接口僅(jin) 可連接一個(ge) Easypro1.0 編碼器。編碼器主動發送模式下，接收端無需始終接收信號，而隻在需要編碼器數據的時候，CPU 掃描讀取此編碼器發送的通訊，首先找到起始位，按通訊規約順序讀取數據並解碼。

三， Easypro 1.1。Easyro 編碼器地址設定為(wei) 1-9，編碼器為(wei) 總線型通訊被動模式，接收端（PLC 或單片機）為(wei) 總線主機模式。Easypro 編碼器的設置地址為(wei) 1-9 的其中一個(ge) ，可便於(yu) PLC 主機根據地址讀取數據，波特率和編碼器分辨率都可按用戶所需設置可調。該版本與(yu) modbusRTU 比較，簡單省時。缺點是總線型連接僅(jin) 能連接 9 個(ge) 編碼器。

數據格式：8 位（Bit）數據位，1 位停止位，無校驗，

ASCⅡ編碼方式:13 位（byte）數據，“=”起始，1 位（byte）符號，10 位碼值；“↙”結束。可連接 PLC 的 RS485 通訊接口。PLC 接收端為(wei) 主機模式（編碼器為(wei) 尋址被動模式），一個(ge) 通訊接

口可連接 1 至 9 個(ge) Easypro1.1 編碼器。注意，連接編碼器越多，尋址循環讀取的時間周期就越長。大部分情況下每個(ge) 編碼器讀取數據所預留的時間為(wei) 50ms.

四， Easypro 2.1。此為(wei) 更簡單易解的 RS485 通訊，含有校驗碼，錯碼率極低，抗幹擾能力強，適合所有 PLC 自由通訊協議，也適合用戶自主單片機開發。

Easypro2.1 絕對值編碼器（單圈絕對值或多圈絕對值）為(wei) 主動廣播型發送模式（可多接收端接收，

例如兩(liang) 個(ge) 以上的 PLC 接收作為(wei) 同步對比），19200 波特率，8ms 一次間隔發送，16 位純二進製碼，含和校驗和異或校驗碼，解碼容易，錯碼校驗剔除。

可連接 PLC 的 RS485 通訊接口。由於(yu) 接收端為(wei) 被動接受模式（編碼器為(wei) 主動廣播發送模式），一個(ge) PLC 通訊接口僅(jin) 可連接一個(ge) Easypro2.1 編碼器。但一個(ge) Easypro2.1 編碼器的通訊發送可有多個(ge) 接收端接收（PLC 或單片機，工控機或 RS 儀(yi) 表），可實現近地遠地雙控雙顯，或自控+物聯網. 編碼器主動發送模式下，接收端無需始終接收此廣播信號，而隻在需要編碼器數據的時候，CPU 掃描讀取此編碼器發送的廣播通訊，首先找到數據起始位，按通訊規約順序讀取數據。

五， Easypro2.1K，此為(wei) Easypro2.1 版本的快速版，波特率為(wei) 115200，廣播間隔時間周期為(wei) 2ms。六， Easypro2.2。在 Easypro2.1 的版本內(nei) ，僅(jin) 提供了一組編碼器數據，而在 Easypro2.2 版本中提供

了多組數據，可包括絕對值單圈編碼器自帶增加的電子計圈數值，或者轉速值，編碼器的預設地址

編碼，或者是全行程機械齒輪箱式的絕對值多圈編碼器值(最多至 32 位)。其餘(yu) 內(nei) 容與(yu) Easypro2.1

相似。

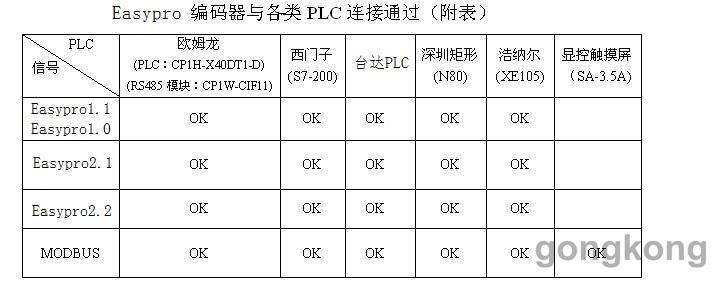

七， Easypro2.2K，此為(wei) Easypro2.1 的加速版，每次廣播間隔周期為(wei) 2ms，波特率為(wei) 115200。八， Easyrpo 通訊與(yu) 各種 PLC 的連接：

Easypro 通訊 RS485 型編碼器已經有 8 年大量的與(yu) 各種 PLC 連接應用的曆史，包括西門子 200、西門子 1200PLC，施耐德 PLC、歐姆龍 PLC、美國浩那爾 PLC、台達 PLC，以及國產(chan) 的深圳矩形 PLC、新捷 PLC 等等，尤其是打破了過去國內(nei) 市場上絕對值多圈編碼器僅(jin) 有 profibus-DP 和 SSI 可選的格局，為(wei) 經濟型 PLC 連接使用絕對值編碼器帶來了極大的方便性。

1，Modbus RTU Easypro 的典型應用：水閘組網信息自控，各類 PLC，尤其是施耐德、歐姆龍 PLC

應用較多。

2，Easypro1.0 的典型應用：包裝機械，印刷機械的對位同步，進口經濟型 PLC 與(yu) 國產(chan) PLC 有較多應用。

3，Easypro1.1 的典型應用：2-3 個(ge) 編碼器總線型組網控製應用，例如通訊天線和太陽能發電的轉角與(yu) 仰角控製，其中配套歐姆龍 PLC 的項目已經批量出口。

4，Easypro2.1 以後的版本，此為(wei) 更加簡潔快速的通訊編碼器，尤其是廣播式多接收設備同步接收，特別適合於(yu) 多機同步的控製，幾乎所有 PLC 的 RS485 通訊接口自由協議的都兼容，例如可用於(yu) 多個(ge) 變頻電機控製同步。

5，更快的通訊編碼器有沒有？更快的通訊要求，建議選用 SSI 的同步串行通訊絕對值編碼器，後麵另有文章介紹。
