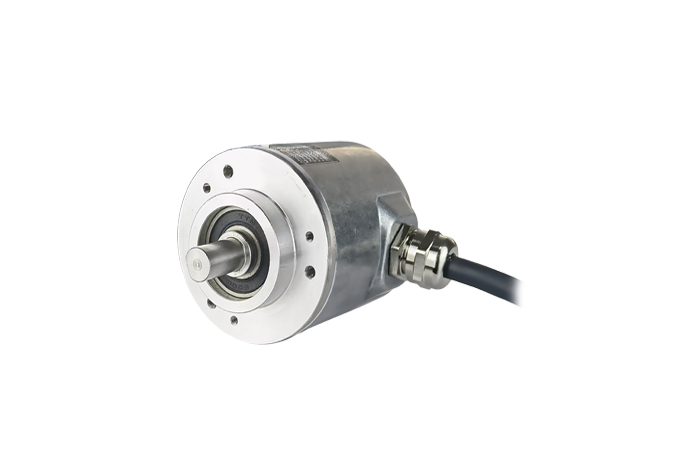

GMX60 RS12/12E10 RCB( 9673B ) GMX60 RS13/12E10 RCB( 9673A )

產品描述Product Description

功能介紹Features

接口

接口CANopen
編程功能分辨率,預置位置,波特率,傳輸模式:循環、同步
傳輸速率最小20Kbps,最大1000Kbps
接口周期時間≥1 ms

輸出

輸出驅動器收發器(ISO 11898標準)光耦隔離

電氣數據

電源電壓10 ~ 30 VDC
功耗< 70mA(24Vdc)空載
反極性保護
短路保護
EMC:發射幹擾DIN EN 61000-6-3
EMC:抗幹擾DIN EN 61000-6-2

傳感器

技術磁性
單圈分辨率12位
連續圈數0~4095
總分辨率
24位
碼製二進製

環境規格

外殼防護等級 (軸)IP65
外殼防護等級 (外殼)IP67
工作溫度-40 °C ~ +85 °C
相對濕度90%, 無凝結狀態

機械數據

外殼材料
法蘭材料
法蘭形式夾緊同步法蘭, ø 58 mm
軸的類型實心軸, 長度 = 20 mm
軸的直徑ø 10 mm
軸的材料不鏽鋼  (304)
軸負載軸向 ≤ 40 N , 徑向 ≤ 80 N
機械速度≤ 3000 1/min
耐衝擊性≤ 100g (EN 60068-2-27)
抗衝擊性≤ 10 G (EN 60068-1)
耐振動性≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
重量350g

電氣連接

連接方向徑向
接口電纜1m

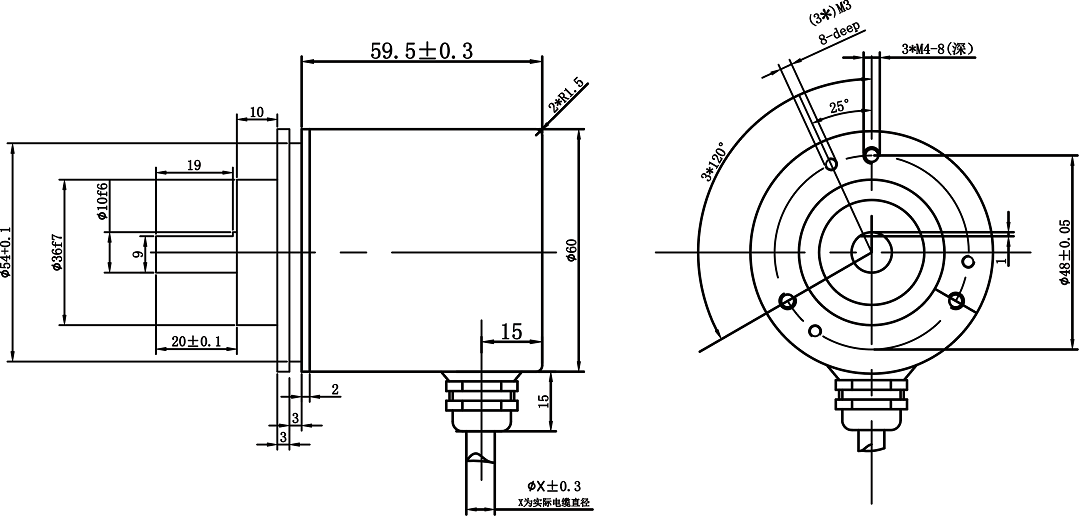

尺寸圖Dimensions

GMX60 RS12/12E10 RCB( 9673B ) GMX60 RS13/12E10 RCB( 9673A )
