GMS412 RE10 PB（9424）

產品描述Product Description

功能介紹Features

接口

接口PNP,NPN
功能KVCC

電氣數據

電源電壓10 ~ 30 VDC
功耗< 50mA（24Vdc）空載
反極性保護是
短路保護是
EMC:發射幹擾DIN EN 61000-6-3
EMC:抗幹擾DIN EN 61000-6-2

傳感器

技術磁性
單圈分辨率12位
碼製格雷碼

環境規格

外殼防護等級 (軸)IP65
外殼防護等級 (外殼)IP67
工作溫度-25 °C ~ +85 °C
相對濕度90%, 無凝結狀態

機械數據

外殼材料鋁
法蘭材料鋁
法蘭形式盲孔軸套, ø 58 mm
軸的類型半空心軸, T型麵軸, 深度 = 20 mm
軸的直徑ø 10 mm / ø 12 mm
軸的材料不鏽鋼  (304)
軸負載軸向 ≤ 40 N , 徑向 ≤ 80 N
機械速度≤ 2000 1/min
耐衝擊性≤ 100 g (EN 60068-2-27),6ms
耐振動性≤ 20 g (10 Hz – 2000 Hz, EN 60068-2-6)
重量350g

電氣連接

連接方向徑向
接口屏蔽電纜 1m

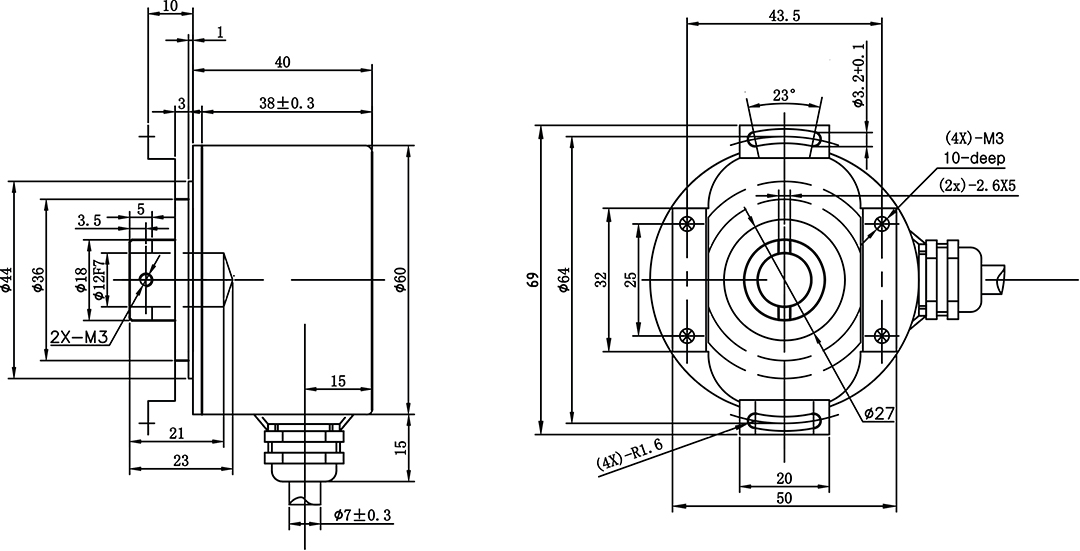

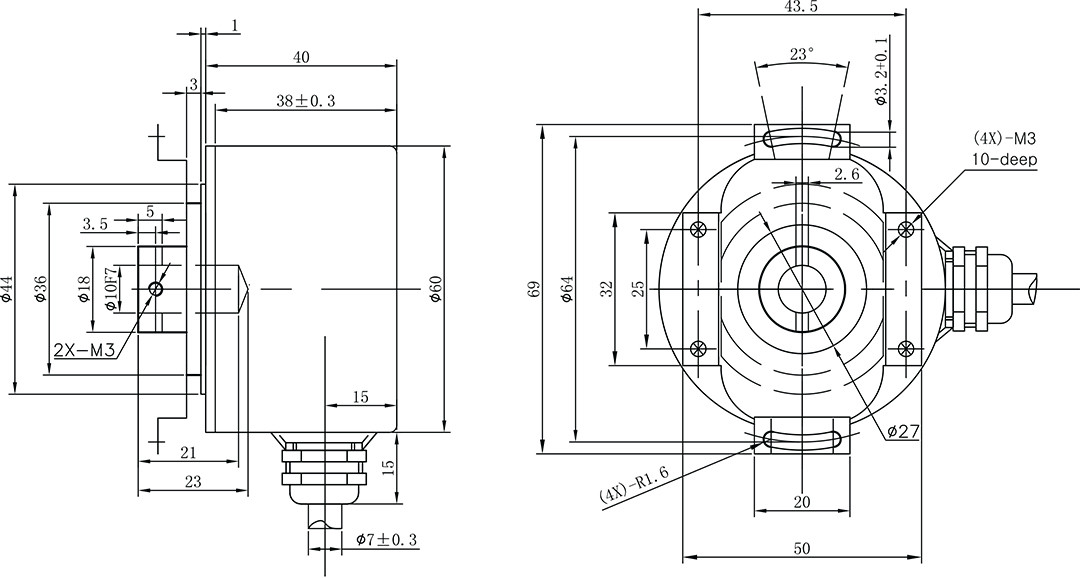

尺寸圖Dimensions
