編碼器信號大多為(wei) 數字化的方波信號，其中就有包含著很多高頻率電磁波的傳(chuan) 導。我們(men) 從(cong) 專(zhuan) 業(ye) 電纜廠家訂製的優(you) 質編碼器信號專(zhuan) 用電纜，其既需要有對外部可能的幹擾信號的屏蔽設計考慮，也需要有對自身傳(chuan) 輸信號的信號延遲、反射波、散射波幹擾與(yu) 串音的設計防備，這就需要對信號傳(chuan) 遞的高頻（信號的波形）到低頻（信號的能量）都有很好的規劃，以確保編碼器信號的長距離傳(chuan) 輸與(yu) 信號抗幹擾。

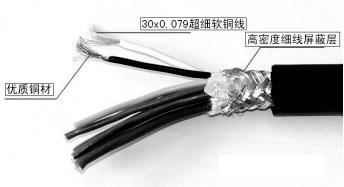

多股合編的 0.079 毫米超細軟銅線

對於(yu) 高分辨率、高速、長距離傳(chuan) 輸的編碼器、光柵尺、伺服電機的高頻脈衝(chong) 信號，電纜內(nei) 芯線的選擇極其重要，同時對於(yu) 信號的高頻熱損、高頻響應、幹擾串音、長距離衰減延遲均有特別的設計要求。

而這其中第一選擇就是選用多股超細高純無氧銅的芯線合編。請注意，編碼器信號是包含大量高頻成分的，因此評價(jia) 和比較信號電纜線看的不再是低頻電流常用的總截麵積平方數大小，而是高頻的多股超細高純鍍銅線。

抗高頻熱損：

優(you) 質高純度的銅材，確保電磁波散射高頻熱損最小，傳(chuan) 導最佳。

優(you) 質的高純度銅材料，用以拉伸加工成 0.079mm 線徑的極細軟銅線，長距離不易被拉斷，然後每 30 股組合為(wei) 1 根信號芯線，確保高頻信號徑向反射效應損耗最小；同時，高頻信號特有的集膚效應，使得電磁波大都在導線表麵傳(chuan) 播，多股超細芯線的表麵傳(chuan) 輸比最高，而且可獲得極佳的高頻響應特性。

長距離的低衰減、延遲，反射波重合

超細多股的芯線及對絞的構造，使得電磁波聚集在導線表麵傳(chuan) 輸，其傳(chuan) 播中的表麵螺旋距離及反射距離較短，至接收端的總螺旋距離及反射距離相對更短，反射波與(yu) 原始波的疊加幾乎可以重合在一起，保證了極佳的高頻響應特性，極小的高頻熱損，保證信號衰減、延遲最小;

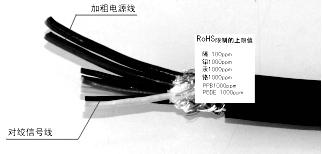

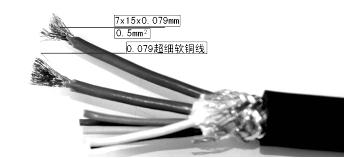

工作直流電源線須特別加粗（105 股，達到 0.5mm2），以保證長距離電源壓降損耗的減小；

信號延遲時間參數：約 7ns/m（德國海德漢專(zhuan) 用編碼器電纜的此項參數為(wei) 6ns/m）

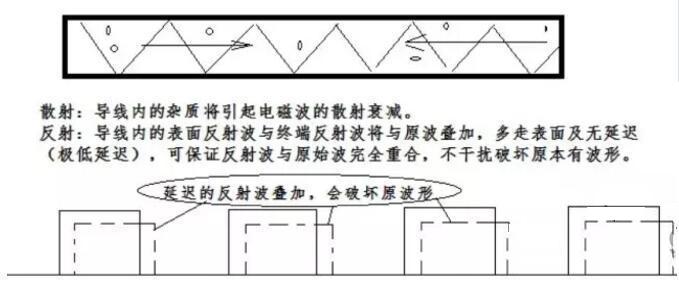

散射與(yu) 反射波：

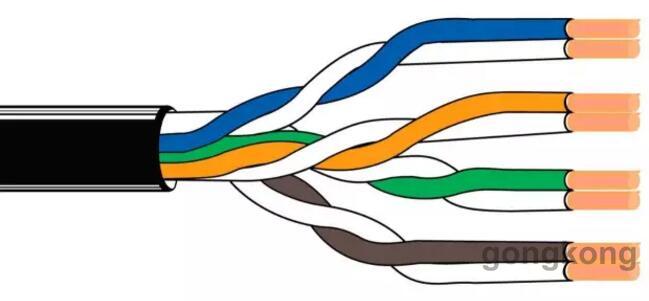

雙絞配對抗串音

信號電纜線不僅(jin) 僅(jin) 要對抗外部幹擾和自身傳(chuan) 輸中的反射與(yu) 散射波，還需防止同一個(ge) 信號電纜上的其它相位信號的串音幹擾。

因此，信號電纜為(wei) 每一對配對信號回路芯線設計了雙對絞，對絞節距合理設置並相互錯開，確保串音幹擾最小。配對信號是互為(wei) 180° 反相的信號。例如：編碼器的 A+ 與(yu) A-，B+ 與(yu) B-。

互為(wei) 180° 反相的信號，在經過電磁波的傅立葉變換的分解分析後，所有分解頻率的電磁波均互為(wei) 反相，在外部看電磁場變化貢獻幾乎為(wei) 零，這不僅(jin) 僅(jin) 使這對配對信號不會(hui) 有相互串音，也能將對其它相位的傳(chuan) 輸信號串音幹擾降到最低。

雙絞的節距設計，取決(jue) 於(yu) 信號頻率段的選擇及實驗，以保證螺旋磁場影響最小，百米延遲時間最少。

高密超細的屏蔽層

防止外部高頻串入，提升抗幹擾特性。

以高遮密度的網狀銅線覆包電纜的屏蔽構造，細密而高導通率、高響應頻率的屏蔽鍍錫銅線，以最大的吸收與(yu) 最快的傳(chuan) 導而遮蔽、過濾外部對信號的幹擾，以確保傳(chuan) 輸信號的幹擾最小。

電纜品質特性設計

耐彎曲、耐油性、耐高溫、長壽命。

細而柔軟多股的銅線不易折斷或刺破外被，優(you) 質的外被材料耐彎曲、耐油性、耐高溫，UL2464（80℃.300V）VW-ISC，以確保電纜的長壽命。

環保出口標準 RoHS

優(you) 質的原材加工，選擇無摻加回收材料的高純度無氧銅，嚴(yan) 格的內(nei) 心外皮選材檢驗，以確保符合環境標準 RoHS（鎘<100ppm，鉛<1000ppm，等），產(chan) 品出口歐美日的必備標準。
