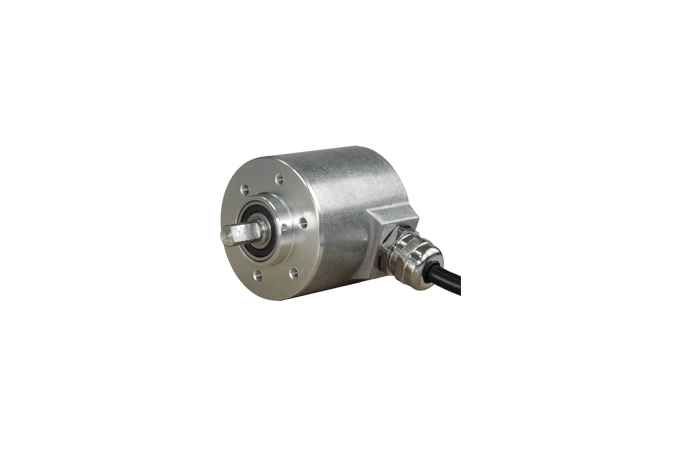

GI40N-011K1R61N(100~3600線) GI40N-011K1R65N 推挽HTL信號

產品描述Product Description

功能介紹Features

接口

接口增量型HTL

電氣數據

電源電壓24 V / 5 ~ 24 VDC
功耗< 50mA（24Vdc）空載
反極性保護是（60S）
短路保護是（60S）
EMC:發射幹擾DIN EN 61000-6-3
EMC:抗幹擾DIN EN 61000-6-2

傳感器

技術光電
脈衝數360,500,600,1000,1024,2000,2048,2500,3600

環境規格

外殼防護等級 (軸)IP53
外殼防護等級 (外殼)IP53
工作溫度-10 °C ~ +85 °C
相對濕度90%, 無凝結狀態

機械數據

外殼材料鋁
法蘭材料鋁
法蘭形式夾緊法蘭, ø 40 mm
軸的類型實心軸, T型麵軸, 長度 = 12 mm
軸的直徑ø 06 mm
軸的材料不鏽鋼  (304)
軸負載軸向 ≤ 30 N , 徑向 ≤ 60 N
機械速度≤ 3000 1/min
重量350g

電氣連接

連接方向徑向
接口屏蔽電纜 1m





尺寸圖Dimensions

GI40-011K1R66N(100~3600線)
